北陸新幹線 西北代Bi新設

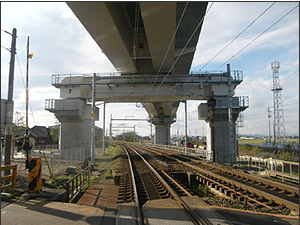

![北陸新幹線 西北代Bi新設](/topics/reports/img/nishikitadai_img01.jpg)
北陸本線の上空に北陸新幹線を新設
北陸新幹線西北代(にしきただい)高架橋工事は、JR北陸本線の線路上空に北陸新幹線の高架橋を新設する工事です。
北陸新幹線は、東京を起点として長野、上越、富山、金沢、福井を経て新大阪に至る約700kmの路線で、このうち高崎~長野間が長野新幹線として、オリンピック開催に合わせた1997年に開通、現在は、長野と金沢を結ぶ約231kmの建設が進み、2014年度の開通を予定しています。全ての路線が開業すると東京-金沢間は2時間25分で結ばれ、現在より約1時間30分短縮されます。
当社では、西北代工事のほか富山県内で小矢部橋りょう、富山高木高架橋、高岡開ほつ高架橋の3工事に、石川県内で加賀犀川高架橋、松任高架橋の2工事の北陸新幹線建設に携わりました。
![](/topics/reports/img/nishikitadai_img02.gif)
北陸新幹線ルート図
![](/topics/reports/img/nishikitadai_img03.gif)
位置図
工事概要
工事名称 | 北陸新幹線西北代Bi新設他工事 |
---|---|
施工場所 | 富山県富山市呉羽町 |
発注者 | 西日本旅客鉄道株式会社 |
工 期 | 2010年2月10日~2012年11月20日 |
概要 | 橋梁上下部工事 延長150m ニューマチックケーソン:4基 鋼製横梁:1連 RC桁(20m):2連 2径間連続合成桁(110m):1連 |
本工事は、2径間連続合成桁及びRC桁を架設する工事で、JR北陸線上空および側近にて行う営業線近接工事です。このうち、合成桁部はJR北陸本線の上空を鋭角に跨ぐ橋長110m、径間長55mの2径間連続合成桁です。営業線への影響を最小限に抑え、営業が停止している夜間の限られた時間内に安全に桁を架設するため、手延式送り出し工法で施工しました。
周辺は海側に田畑、山側に宅地が広がり、騒音、振動対策等、周辺環境にも十分配慮して施工しました。
![](/topics/reports/img/nishikitadai_img04.gif)

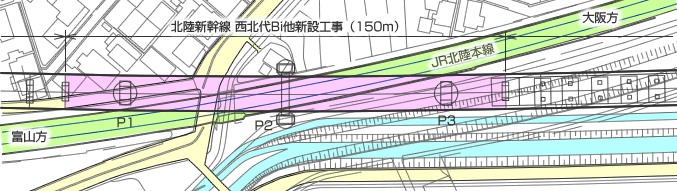

平面図
![](/topics/reports/img/nishikitadai_img05.gif)

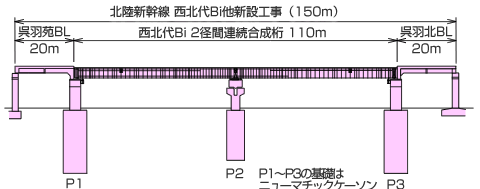

側面図
![](/topics/reports/img/nishikitadai_img06.gif)
P2橋脚断面図
2010年10月より橋梁下部基礎工(ニューマチックケーソン工法:径8,000、L=21,500、2基、径6,000mm、L=17,000、2基)に着手し、上部工は中間の橋脚まで手延べ桁で施工し、2011年12月に合成桁(総重量830t)を到達側の橋脚まで押し出しを完了しました。
![](/topics/reports/img/nishikitadai_img07.jpg)
ケーソン施工状況
![](/topics/reports/img/nishikitadai_img08.jpg)
橋梁下部工施工状況
![](/topics/reports/img/nishikitadai_img09.jpg)
P2鋼製横梁
![](/topics/reports/img/nishikitadai_img10.gif)

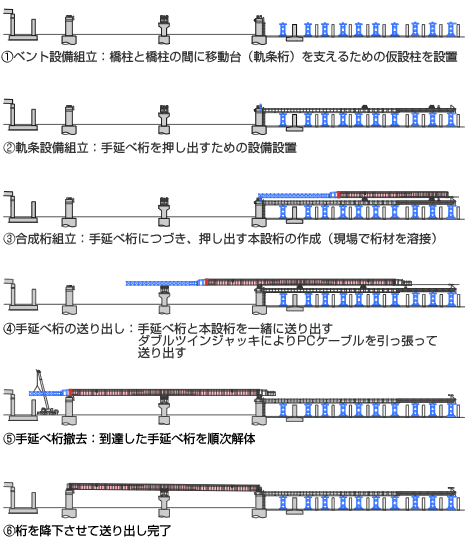

送り出し手順
![](/topics/reports/img/nishikitadai_img11.jpg)
ベント組立
![](/topics/reports/img/nishikitadai_img12.jpg)
軌条組立状況
![](/topics/reports/img/nishikitadai_img13.jpg)
合成桁組立状況
![](/topics/reports/img/nishikitadai_img14.jpg)
手延べ施工状況
![](/topics/reports/img/nishikitadai_img15.jpg)
合成桁送り出し
![](/topics/reports/img/nishikitadai_img16.jpg)
完成
