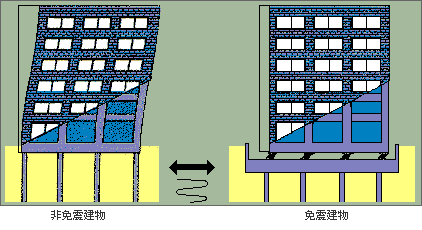

免震構法

免震装置の種類と働き

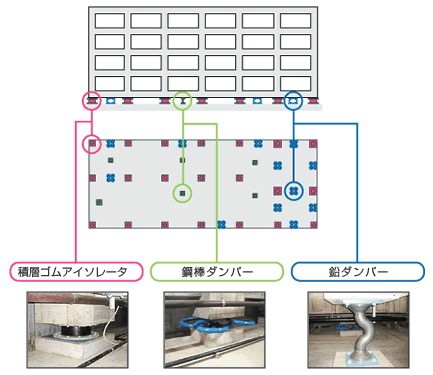

免震装置にはさまざまな種類があります。建物と地盤の縁を切る働きをするアイソレータと振動エネルギーを吸収する働きをするダンパーを組合わせて設置するのが一般的です。

アイソレータ

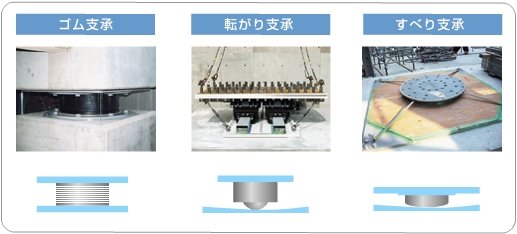

ゴム支承には微小変形から大変形まで安定したバネ性状を持つ天然ゴム系積層ゴムのほか、減衰機能を併せ持つ高減衰積層ゴム、鉛プラグ入り積層ゴムがあります。
すべり支承、転がり支承は、上部構造と下部構造の水平変位抵抗が小さく、地盤の揺れを建物に伝えにくくします。

ダンパー

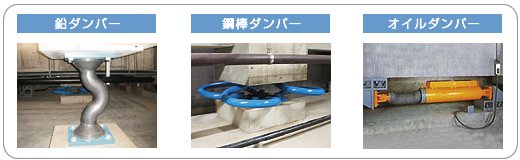

ダンパーは振動エネルギーを吸収し、免震構造に減衰性能を付与して建物と地盤の相対変位を抑制する働きがあります。鋼材を使用した履歴性ダンパー、オイル等を使用した粘性系ダンパー等があります。
