工事名	福岡市地下鉄七隈線中間駅（仮称）東工区建設工事
工事場所	福岡市博多区祇園町地先～博多駅前二丁目地先
発注者	福岡市交通局
監理者	福岡市交通局建設部工事事務所
工事概要	泥土圧シールド工　シールドマシン：Φ5,440㎜　RCセグメント：Φ5,300㎜ L=852m、中間駅（仮称）出入口の構築他

　本工事は福岡市地下鉄七隈線の延伸工事であり、博多駅から天神南駅までの延伸区間の一部を施工します。福岡市中心部での施工であり、地上においては交通整理や第三者の安全確保、地下では狭小なスペースを有効活用しながら、トンネルの構築や、駅施設の構築を行わなければならず、難易度の高い工事です。
　本工事のトンネルの構築はシールドマシンを使用した掘進とセグメントの組立てによる”シールド工法”により行われています。

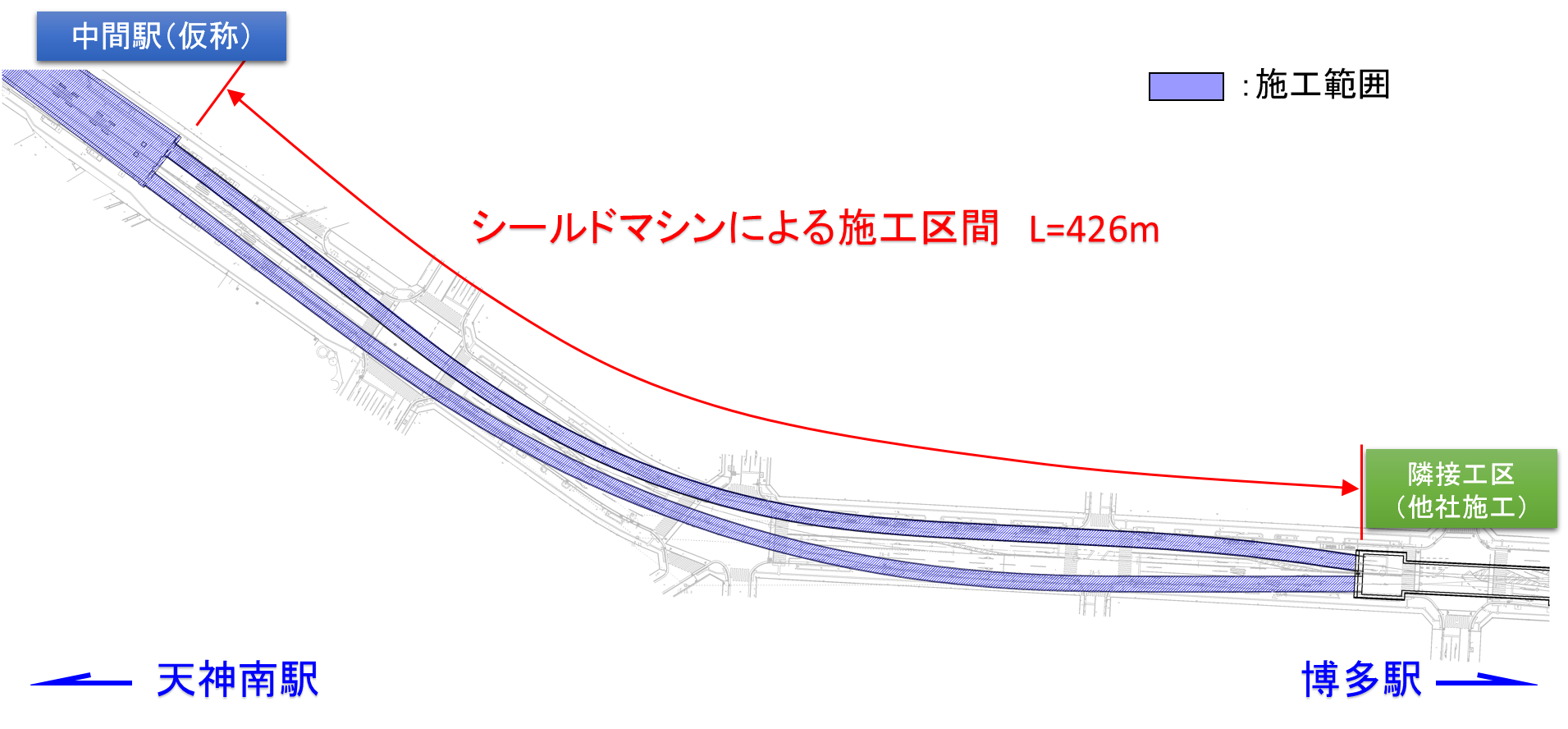

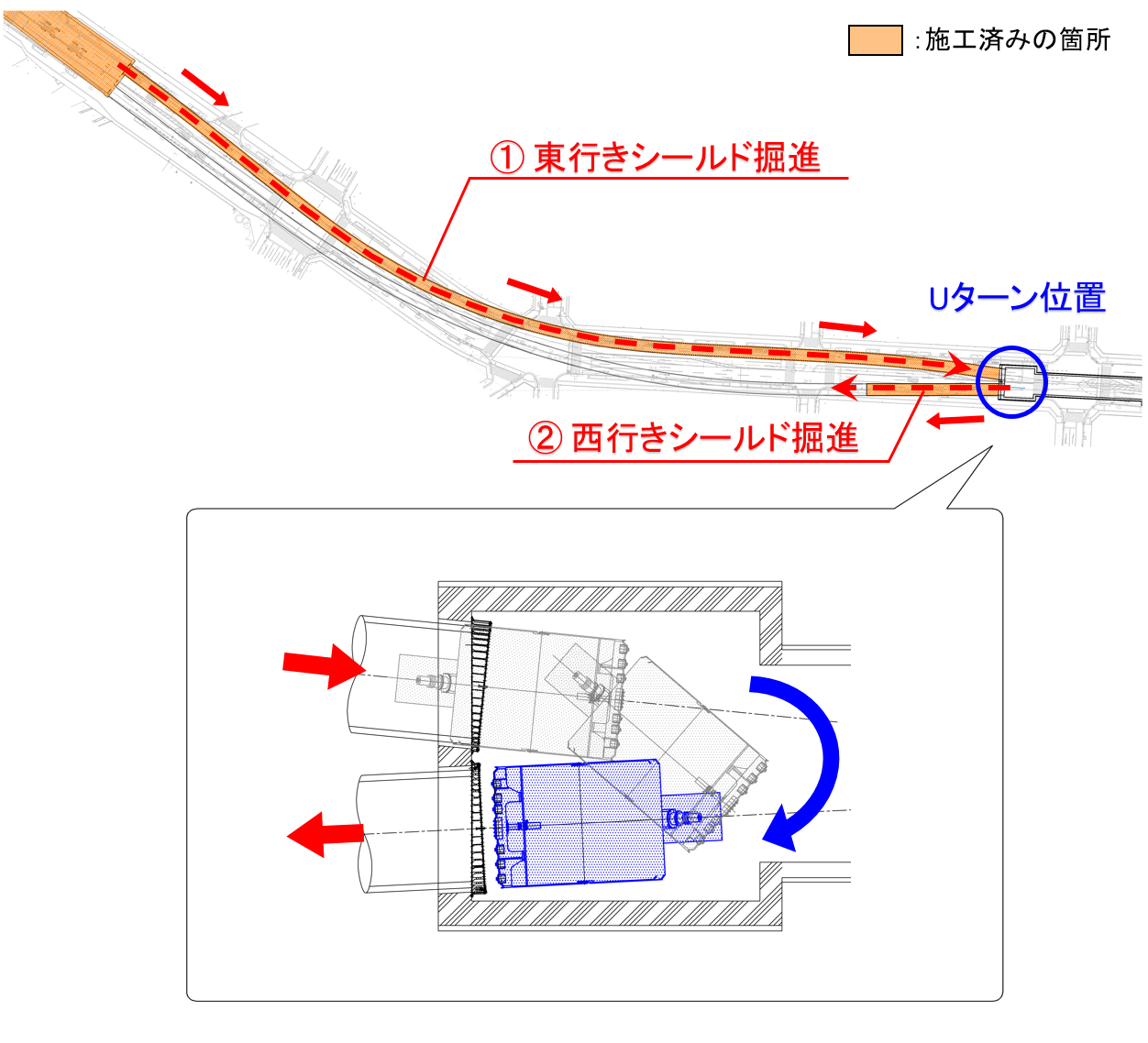

　中間駅（仮称）から発進したシールドマシンは隣接工区（他社施工）にてUターンし、再度中間駅（仮称）へ向けてシールドトンネルの構築を行いながら戻ってきます。
　Uターンを行った隣接工区内のトンネルは、長さ13ｍ、幅13ｍ、高さ7ｍの楕円形の空間でした。この狭い空間でシールドマシンの進行方向を変えるのは非常に難しく、今回は「エアーキャスター工法」を使用しました。

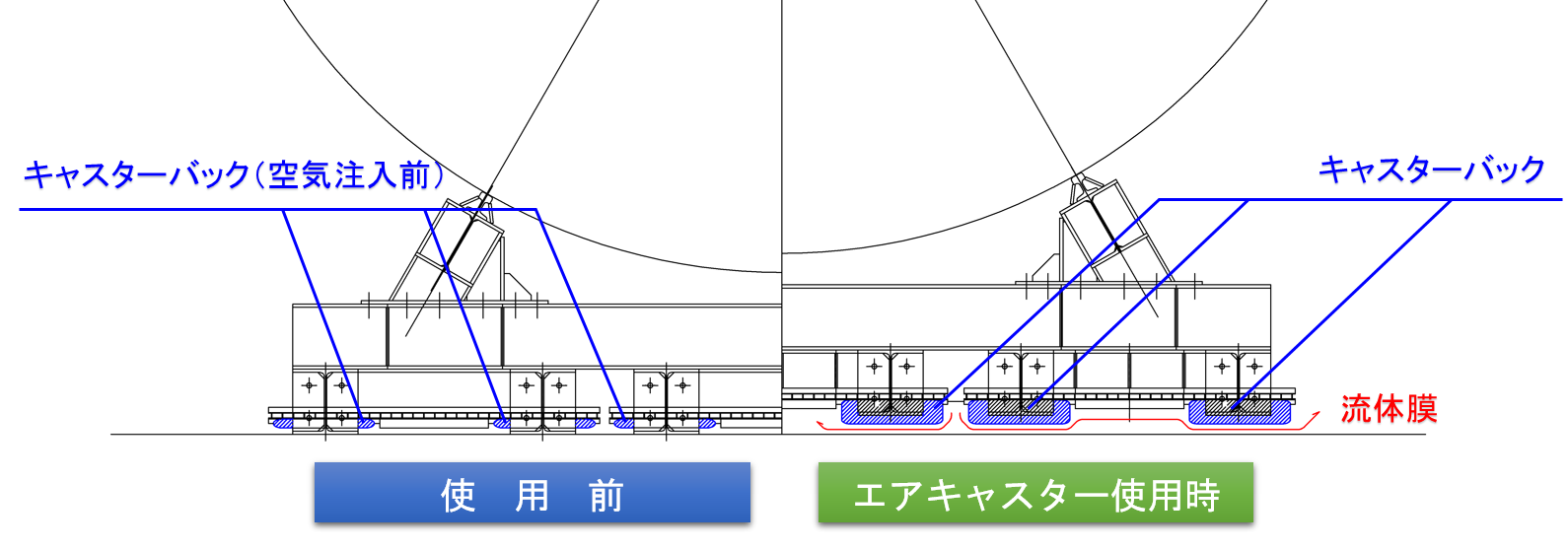

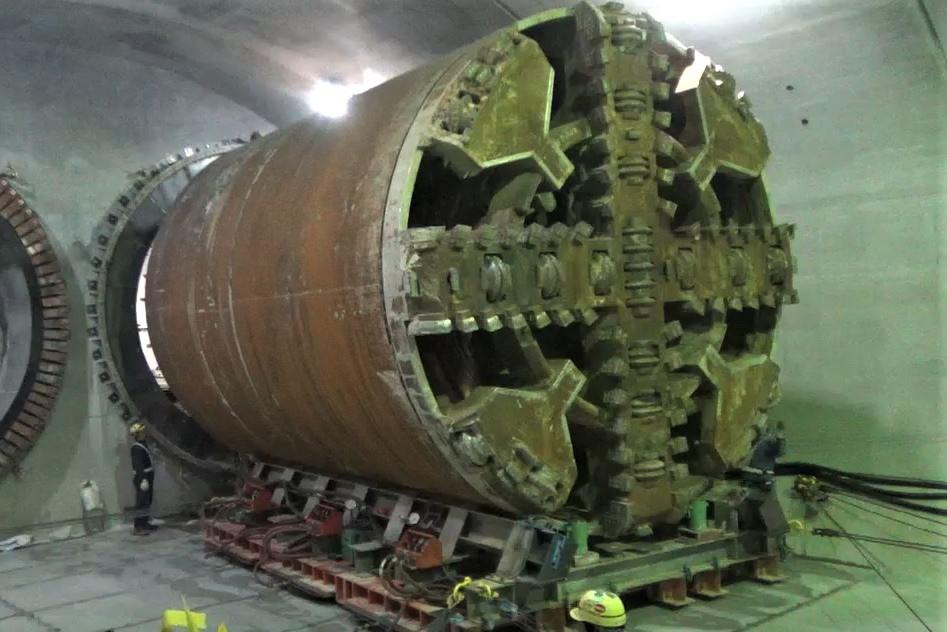

　エアーキャスター工法とは、架台に乗せたシールドマシンを空気圧で浮かせて回転させる技術です。キャスターバックと呼ばれる空気袋に送り込まれた空気が荷重を持ち上げ、機構の内部に送り込まれた圧縮空気により流体膜（0.08～0.13mm）を形成し、重量物を持ち上げます。この工法により、狭い環境でも大きくて重いシールドマシンを回転させることが可能になります。ちなみに本工事のシールドマシンの直径は5.44m、長さは7.4m、重量は240tです。

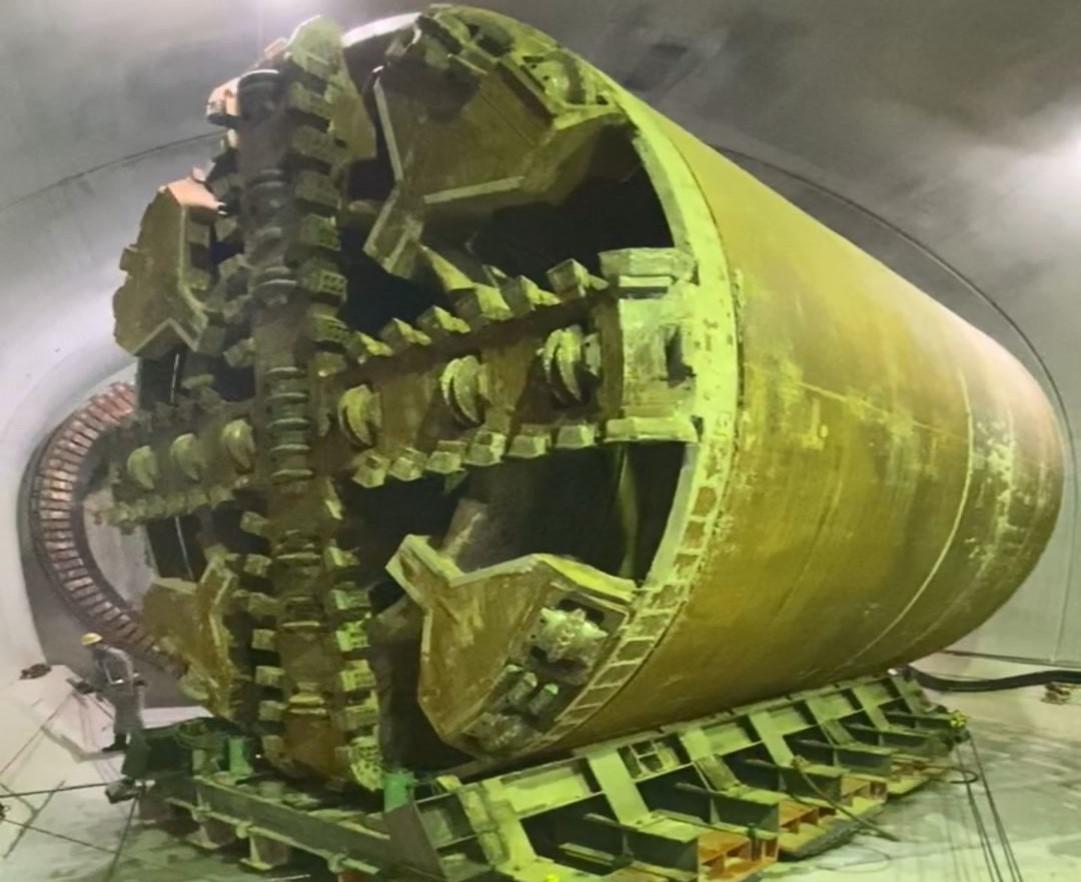

　シールドマシンが90°回転した時、最も既設構造物との間隔が近くなります。その間わずか30cmです。既設構造物にあたり、破損しないように慎重に回転を行いました。

　当初、隣接工区内での施工ヤードは、再発進坑口部から約６０ｍの範囲となっていましたが、その場合、隣接工区が作業が出来なくなることから、施工ヤードを約３０ｍとし、その範囲で施工可能な方法を検討しました。

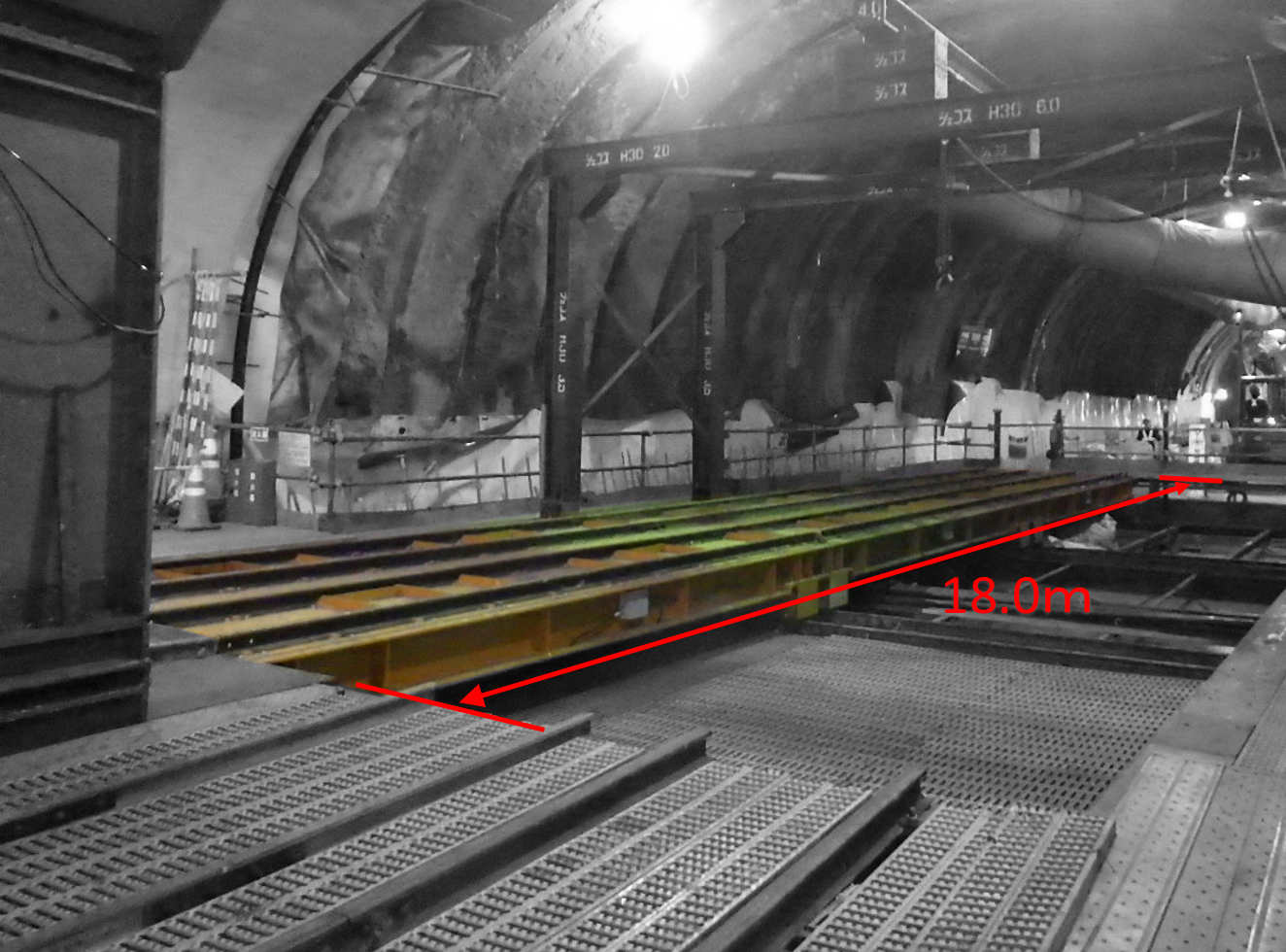

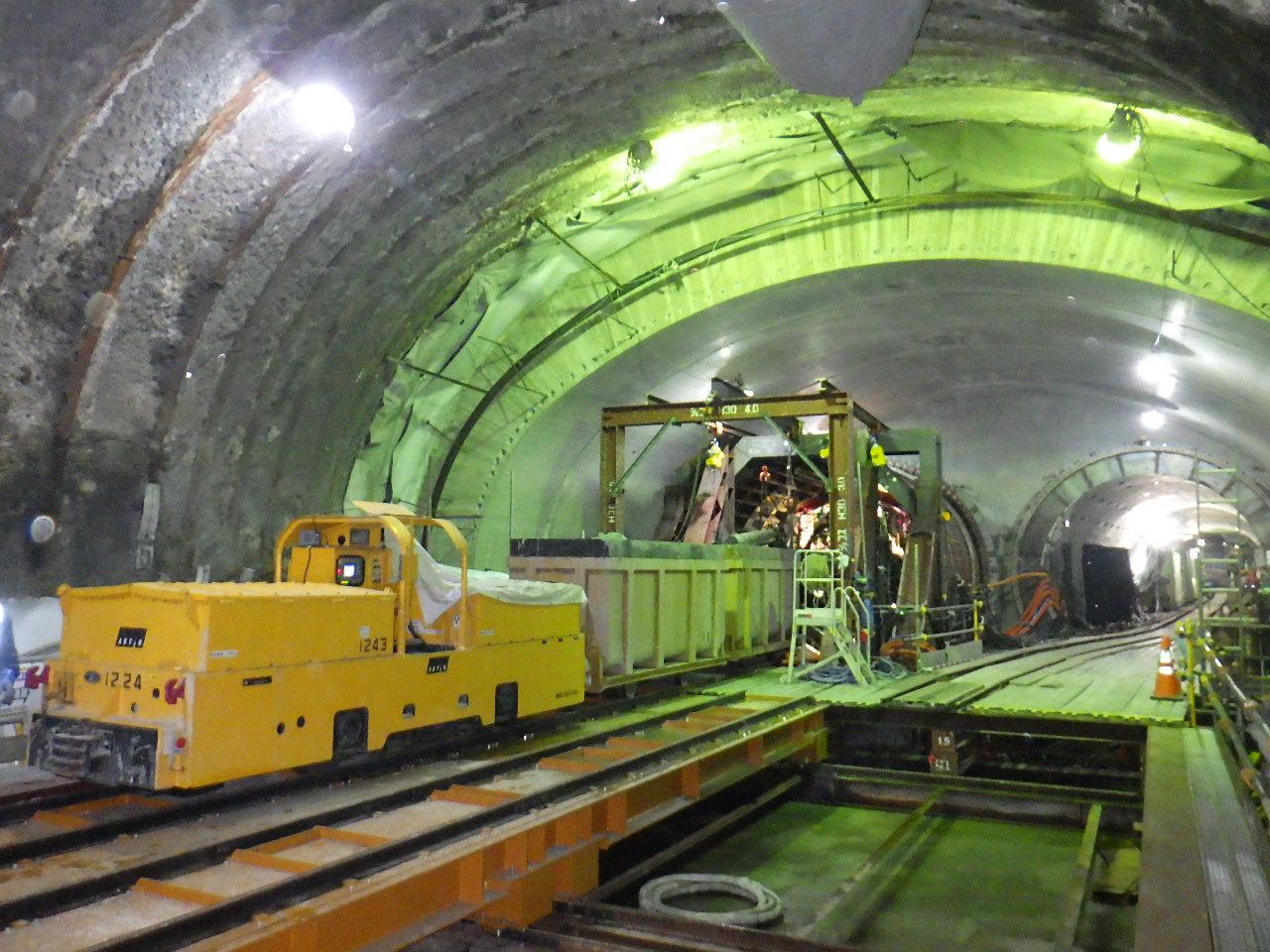

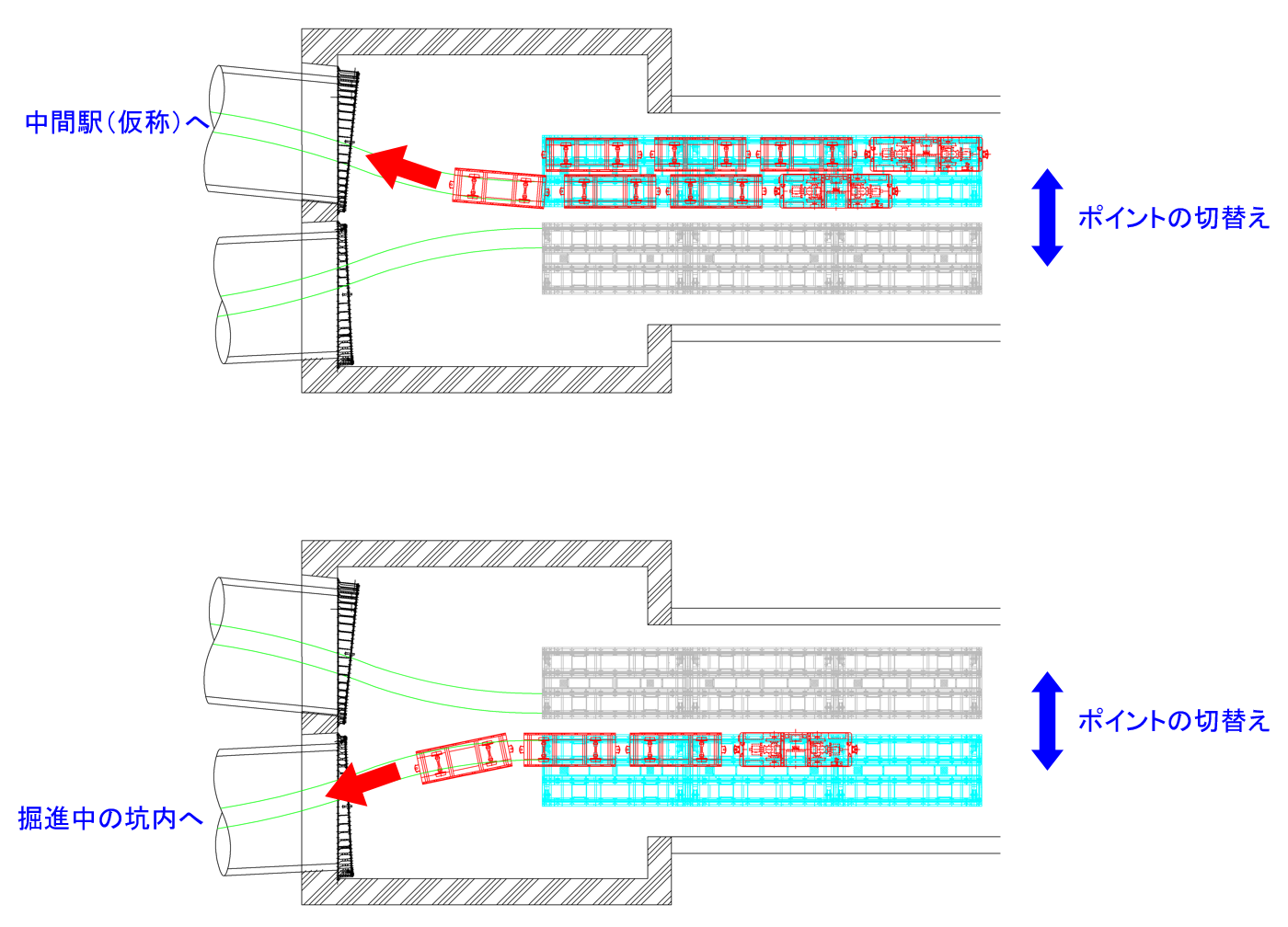

　シールド工事では坑内に線路を引いて、掘削土を運ぶズリ鋼車が線路上を走ります。線路のポイントの切り替えには、トラバーサーという装置にズリ鋼車を乗せて、平行移動させます。通常のトラバーサーは長さ4mでズリ鋼車が1台しか乗れないものですが、限られた施工ヤードでペースを落とさず施工するため、本工事では長さ18mで最大4台の車両が乗れるものを製作しました。

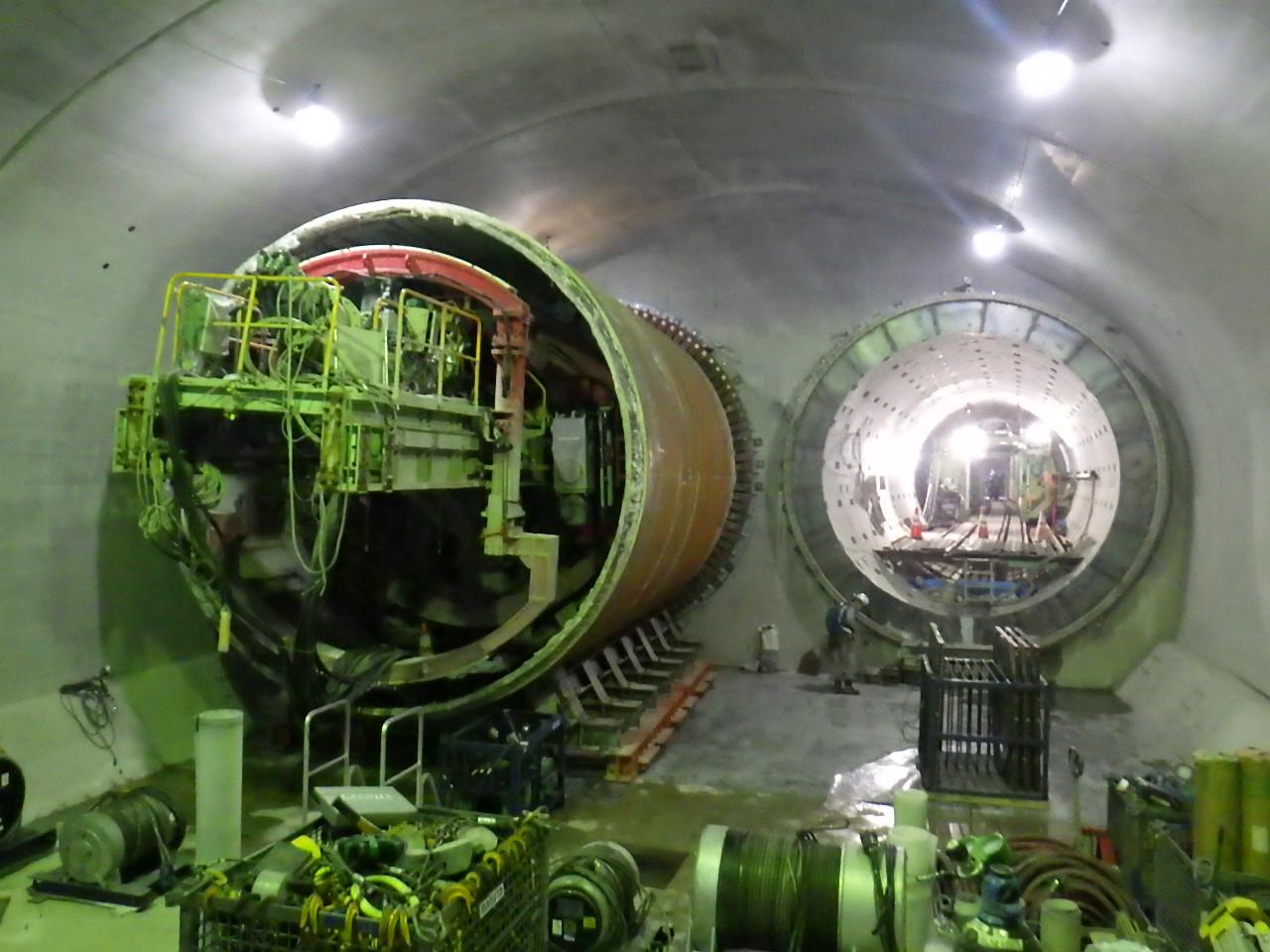

　また、トラバーサーや反力壁などの、発進・掘進のための設備の構築は4.9tクローラークレーンを使用して行いました。作業半径と吊り荷重から部材の最大重量を全て約2t以下となるように設備を分割する計画としました。
